Примыкание клинкерной плитки к отмостке и кровле: гидроизоляция и деформационные швы
Клинкерная плитка сегодня является одним из самых престижных и долговечных материалов для отделки фасадов. Её эстетика, напоминающая старинный кирпич, и выдающиеся прочностные характеристики делают её идеальным материалом для защиты дома. Однако неправильный монтаж узлов примыкания может свести на нет все преимущества любого даже самого качественного материала. Места сопряжения облицовки с отмосткой или с кровлей - самые ответственные участки. Ошибки здесь ведут к намоканию стен, образованию трещин и разрушению отделки. В этой статье мы детально разберем, как грамотно выполнить узел примыкания плитки к кровле и цоколю, обеспечив надежную гидроизоляцию стыков клинкерной плитки на весь период эксплуатации.
Почему узлы примыкания — слабое место фасада?
Физика строительства проста: вода всегда ищет путь вниз. Косые дожди, тающий снег и капиллярный подсос влаги из грунта создают серьезные испытания для фасада. Основная проблема заключается в разнородности материалов. Клинкер, раствор, гидроизоляция и основание стены имеют разные коэффициенты температурного расширения. Гидроизоляция стыков клинкерной плитки и грамотно выполненный деформационный шов в облицовке являются обязательными условиями: без них возникающие напряжения неизбежно приведут к растрескиванию.
Инженерная мысль давно нашла решение: защита должна быть многоступенчатой. Она включает в себя отвод воды с помощью отливов и капельников, эластичную герметизацию швов и компенсацию подвижек конструкции. Рассмотрим эти решения для двух критических зон:
Узел примыкания к отмостке: защита цоколя от дождя и грунтовой влаги
Цоколь — самая нагруженная часть фасада. Здесь сходятся все основные угрозы: атмосферная влага, влага от фундамента и механические воздействия. Правильное примыкание клинкера к отмостке — это не просто эстетика, а вопрос сохранности несущих конструкций. Существует два основных типа конструкции цоколя относительно стены: западающий и выступающий. Для клинкерных фасадов чаще выбирают западающий вариант, так как он позволяет минимизировать нагрузку на облицовку и часто обходится без верхнего отлива. Однако в обоих случаях ключевую роль играет организация стыка внизу.
Чтобы обеспечить надежную гидрозащиту цоколя, необходимо выполнить следующие работы:
Это не просто история о материале.
Это — история превращения.
Это не просто история о материале.
Это — история превращения.
Узел примыкания плитки к кровле: сложный пирог и защита от протечек
Это самый сложный и ответственный узел всего фасада. Некачественное примыкание клинкера к кровле самая частая причина промокания стен и гниения стропильной системы. Вода, стекающая по скатам, встречает на своем пути вертикальную стену, будь то фронтон или стена второго этажа, облицованную клинкером. Задача строителя создать надежный герметичный лабиринт, который заставит воду уйти обратно на кровлю или в водосточную систему. Работы по устройству узла должны вестись параллельно с кровельными работами, а главным элементом здесь является сливная планка или система пристенных желобов. Качественное примыкание кровли к стене достигается путем выполнения следующих этапов:
На стену заводят слой гидроизоляции с обязательным нахлестом на металлический фартук. Это ключевой момент: вся влага, конденсат и возможные протечки должны стекать именно на металл, а не проникать под него. Гидроизоляция надежно фиксируется и заводится в штробу поверх фартука. Правильно выполненный нахлест гарантирует, что вода не найдет пути в обход защитных элементов.
Облицовка клинкером с технологическим зазором
Клинкерную плитку монтируют так, чтобы она закрывала металлический фартук, но между плиткой и кровлей оставался открытый зазор не менее 2–3 см. Категорически нельзя опирать клинкер на кровлю: вибрация и тепловое расширение кровельного покрытия приведут к разрушению кладки. Этот зазор впоследствии станет компенсационным и будет заполнен эластичным герметиком.
Финишная герметизация эластичными составами.
Верхний срез фартука в штробе и зазор между клинкером и кровлей заполняются герметиком для клинкера. Важно использовать тиксотропные составы, которые не текут при вертикальном нанесении и сохраняют эластичность при высоких и низких температурах. Герметик для клинкера должен компенсировать подвижки конструкции и обеспечивать полную герметизацию этого ответственного узла примыкания.
Подписывайтесь на нас
Честные обзоры, сравнительные тесты и лайфхаки, как отличить качественный клинер от подделки
Гидроизоляция стыков и деформационные швы на вертикальной плоскости
Многие ошибочно полагают: если клинкер не пропускает воду, этого достаточно. Но влага проникает не через плитку, а через швы между ними. Поэтому гидроизоляция стыков требует особого внимания именно на этапе затирки. Для нее используют эпоксидные составы, они практически не пропускают влагу и устойчивы к химическим воздействиям. Ошибки, допущенные на этом этапе, приводят к самым серьезным последствиям. Поэтому стоит детально разобрать устройство двух ключевых узлов:

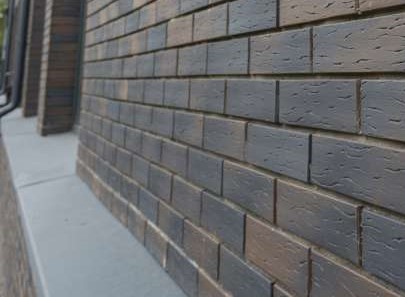

Нижний узел - цоколь-отмостка
Вода попадает в этот стык с двух сторон: поднимается от фундамента по капиллярам и стекает по стене во время дождя. Первый рубеж защиты — вертикальная гидроизоляция стены, которую заводят ниже уровня отмостки. Она отсекает грунтовую влагу еще до того, как та достигнет облицовки. После укладки клинкера на эластичный морозостойкий клей все вертикальные швы между плитками заполняют эпоксидной затиркой. В отличие от цементных смесей, она не пропускает воду и не боится химии. Но главный секрет надежности — в горизонтальном шве между клинкером и отмосткой. Его делают шире обычного: внутрь закладывают жгут из вспененного полиэтилена, а сверху наносят полиуретановый герметик. Жгут не дает герметику провалиться и позволяет ему работать на растяжение, а сам герметик намертво закрывает стык от воды, грязи и мороза.
Верхний узел - кровля-стена
Сначала укладывают кровельное покрытие с заходом на стену — его край либо обрезают, либо загибают. В стене штроборезом делают канавку и заводят в нее металлический фартук. Это главный отлив, который будет отводить воду от стены. Фартук крепят дюбелями прямо в штробе. Поверх него и стены монтируют гидроизоляцию или паропроницаемую мембрану, обязательно внахлест на фартук, чтобы вода стекала на металл, а не под него. Дальше готовят основание под фасад: для вентилируемого — обрешетку, для штукатурного — армирующий слой. Затем облицовывают стену клинкером. Нижний ряд плитки должен свисать над кровлей не больше чем на треть высоты плитки. В конце штробу с фартуком и сам узел примыкания заполняют герметиком, чтобы закрыть все стыки наглухо.
Клинкерная плитка
Источники
- СП 71.13330.2017. Свод правил. Наружные и внутренние изоляционные и отделочные покрытия. Актуализированная редакция СНиП 3.04.01-87. — М.: Минстрой России, 2017.
- СП 17.13330.2017. Свод правил. Кровли. Актуализированная редакция СНиП II-26-76. — М.: Минстрой России, 2017.
- Румянцев Б. М., Жуков А. Д. Строительные материалы: учебник для вузов / под ред. Б. М. Румянцева. — М.: Издательство АСВ, 2021. — 584 с.
